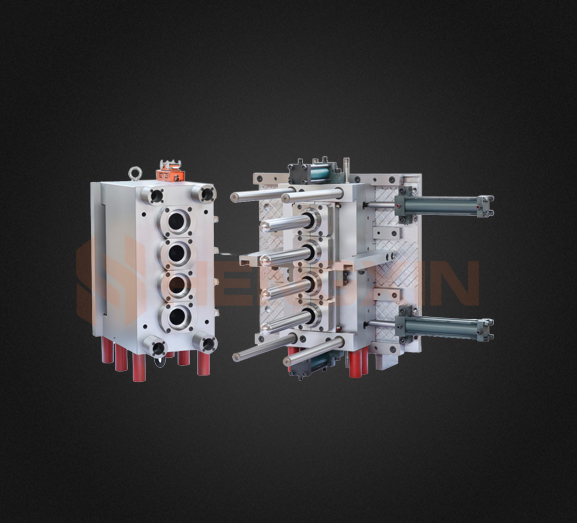

উত্পাদন প্রক্রিয়া চলাকালীন প্রায়ই ছাঁচে ফাটল দেখা দেয়। এই ঘটনাটি প্রায়শই ইনজেকশন ছাঁচের ডিজাইনে একটি সমস্যা। ফাটল প্রধানত অভ্যন্তরীণ বা বাহ্যিক চাপের কারণে হয়। অতএব, সাকশন কাপকে ক্র্যাকিং থেকে রোধ করার জন্য, এটি মূলত ডিমোল্ডিংয়ের প্রবণতা কোণ বৃদ্ধির মাধ্যমে, ছাঁচের মসৃণতা বজায় রাখার সময়, নিষ্কাশন খাঁজ সেট করুন এবং ইনজেকশনের গতি বাড়ান। এই কাগজে, প্রধান প্লাস্টিকের সাকশন কাপের ইনজেকশন ছাঁচের নকশা বিশ্লেষণ করা হয়েছে এবং বিশদভাবে ডিজাইন করা হয়েছে, এবং ছাঁচের ইনস্টলেশন এবং রক্ষণাবেক্ষণ সংক্ষিপ্ত করা হয়েছে, যা ছাঁচের ব্যবহারের দক্ষতা এবং পরিষেবা জীবনকে উন্নত করে।
(1) বিভাজন পৃষ্ঠের অবস্থান নির্ণয় বিভাজন পৃষ্ঠের নির্বাচন ছাঁচ ডিজাইনের একটি গুরুত্বপূর্ণ অংশ, তাই এই নিবন্ধটি সাকশন কাপ কাঠামোর ছাঁচ নকশার উপর দৃষ্টি নিবদ্ধ করে। বিভাজন পৃষ্ঠের নকশাটি প্রায়শই বিবেচনা করা হয় যে ছাঁচে তৈরি হওয়ার পরে প্লাস্টিকের অংশটি ছাঁচ থেকে বেরিয়ে আসতে পারে না, তাই বিভাজন পৃষ্ঠের নকশা করা প্রয়োজন। এই নীতির উপর ভিত্তি করে, আমাদের বিভাজন পৃষ্ঠের প্লাস্টিকের অংশের বৃহত্তম কনট্যুর লাইনটি বেছে নেওয়া উচিত। সৌভাগ্যবশত, এটি একটি অনুভূমিক সমতলে, যা উপকরণ সংরক্ষণ করে এবং পরিবহনের জন্য সুবিধাজনক। ছাঁচনির্মাণকে প্রায়শই ছাঁচনির্মাণে অনেক দিক বিবেচনা করতে হয়, এটি একা ডিজাইন করার পরিবর্তে, এটি প্লাস্টিকের অংশগুলির আকৃতিকে একত্রিত করতে হবে।
(2) ঢালা সিস্টেমের নকশা প্রধান চ্যানেলের নকশা প্রধান চ্যানেলটি ইনজেকশন ছাঁচনির্মাণ মেশিনের অগ্রভাগ এবং বিভক্ত চ্যানেলের মধ্যে প্রবাহ চ্যানেলের অংশকে বোঝায়। প্রধান চ্যানেলের কেন্দ্র এবং ইনজেকশন ছাঁচনির্মাণ মেশিন অগ্রভাগের কেন্দ্র একই সরলরেখায় রয়েছে। একটি নির্দিষ্ট শঙ্কু কোণ সহ প্রধান চ্যানেলের আকৃতি সাধারণত শঙ্কু বা নলাকার হয়। ঠাণ্ডা উপাদান ধ্বংস করার সুবিধার্থে এবং প্রবাহের হার উন্নত করার জন্য, প্রধান চ্যানেলের আকৃতি সাধারণত একটি নির্দিষ্ট শঙ্কু কোণ সহ শঙ্কুযুক্ত বা নলাকার হয়। অগ্রভাগের সামনের অংশ, শেষ অ্যাপারচার: d=Ф4mm, অগ্রভাগের সামনের গোলাকার ব্যাসার্ধ: r=18m ছাঁচের প্রধান চ্যানেল এবং অগ্রভাগের মধ্যে সম্পর্ক অনুসারে: R=r (1～2)mmD=d (0.5～1)mm শেষ ব্যাস D = 4.5 মিমি। প্রবাহ চ্যানেলের পৃষ্ঠের রুক্ষতার মান Ra হল 0.08 μm। 2. রানার ডিজাইন হল প্রধান চ্যানেল এবং গেটের মধ্যে একটি চ্যানেল। মাল্টি-গহ্বরে, শান্ট চ্যানেলগুলি সাধারণত সরবরাহ করা হয়। উত্পাদনের সুবিধার্থে, ডাই শান্ট চ্যানেলটি একটি অর্ধবৃত্তাকার আকার ধারণ করে এবং স্থির ছাঁচের বেস প্লেটে সাজানো হয়
